MT-09 TRACERのシガレット電源を増設しました。

20160225P2070209

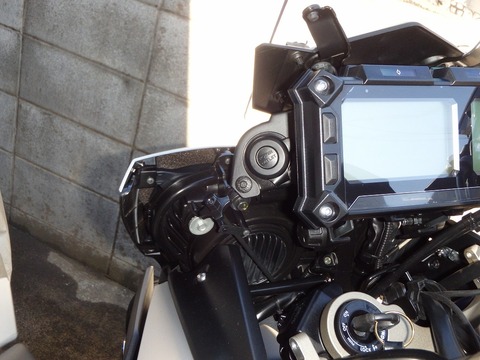

YAMAHA MT-09 TRACER にはメーターの左側のみに
純正でシガレットソケットが付いています。
オプションとかではなく、普通に装備されてます。

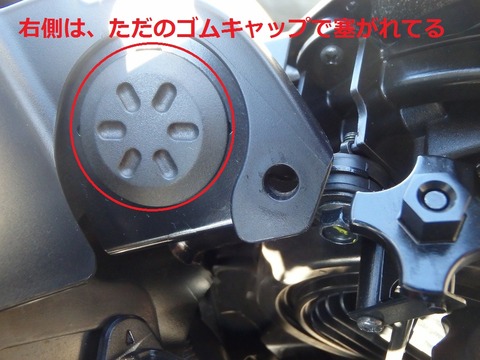

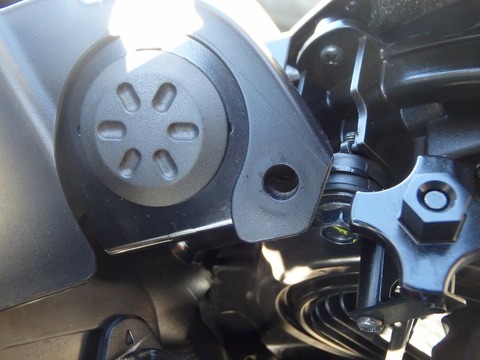

ただ、反対のメーターの右側はただのゴムキャップなんです。
20160225P2070190 - コピー
実はこの右側にもシガレット電源が簡単に増設できると言うので、
やってみました。


情報としては、かなり前から知ってはいたのですが
今回実行動するきっかけは、六ヶ月点検に行ったYSPの店頭で
コレが売られてるのを見つけたから。
20160225P2070179

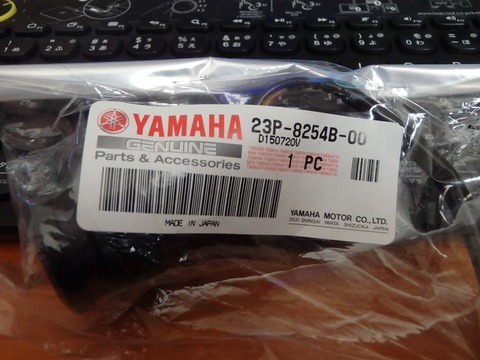

純正のシガレットソケット。

そう、今までは純正のシガーソケットを取り寄せるのが
めんどくさくて、着手しなかったんですよ。
ところが、たまたま店頭にコレがあったので点検時に合せてお買い上げ。
ただ。。。

一個 @3,500也
純正部品だから高い・・・・!
しかし、デザイン的に一番しっくりくるのでコレを選択しました。


そして、天気の良い休日に作業開始。

20160225P2070182

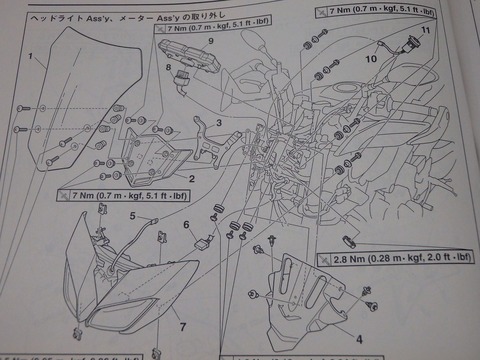

サービスマニュアルで構造を予習しておきます。




20160225P2070184

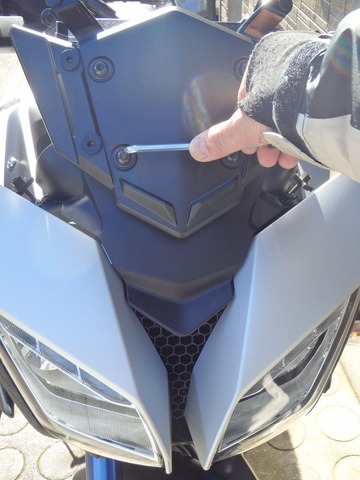

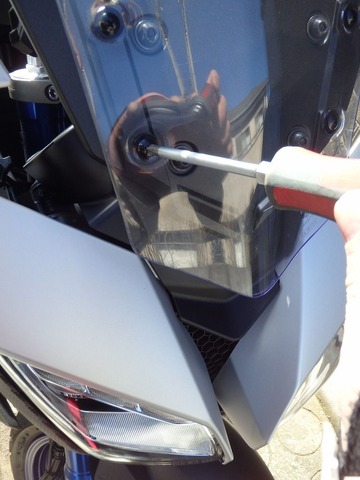

まず、ウインドウスクリーンを外します。



20160225P2070185

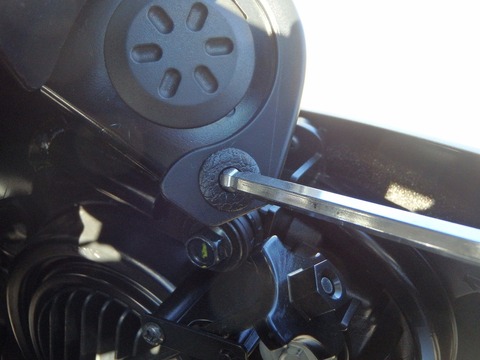

この樹脂パーツも外します。

ちなみに、六角レンチは少々お高くても良い物を買いましょう。
作業性が全然違います。
色々作業するようになると、サイズちがいで複数のセットが欲しくなりますけど。


その後、さらに板金パーツを外す必要があるのですが。。。

20160225P2070187

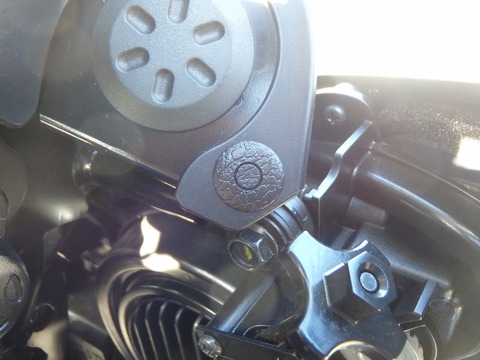

この樹脂パーツで固定されてますので、真ん中の丸い部分を押します。


20160225P2070188

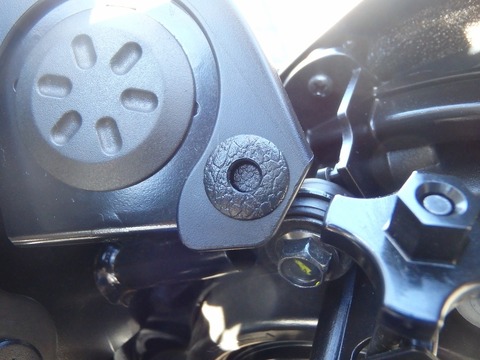

こんな感じ。
簡単にペコっとへっこみます。


20160225P2070189
こう。
そしたら、簡単に外れます。

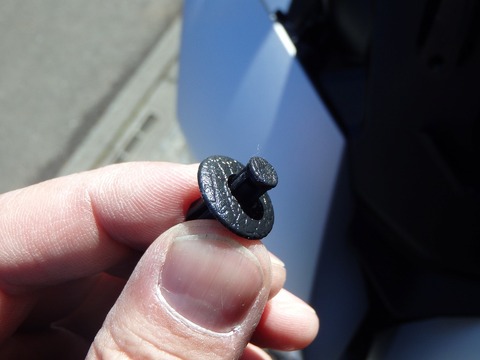

20160225P2070190
ね。
外した後の樹脂パーツの構造を見れば、仕組みがわかります。

黒が4箇所、それと全面真ん中の白い樹脂パーツも同様に外します。


20160225P2070192

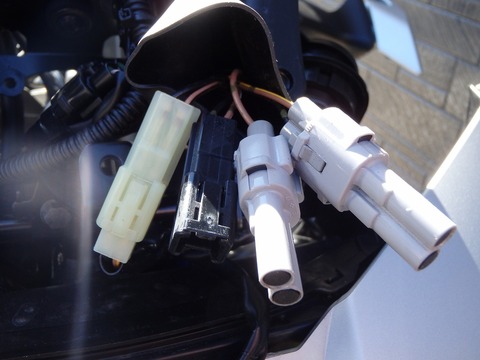

そうするとケーブルが出てきます。
実際には、メーター裏でこれらのケーブルを固定してる
タイラップを外さないと、ここまで見えるように出てこないですけど。
(私は作業性が良いように、そのタイラップを外しましたので)

実は右側のシガーソケット用の電源って、最初からここまで来てるんですよ。
ここまでしてくれてるのだったら、最初から左右にシガソケ付けてくれても良いんじゃない?
と、ダレもが思いますよね?

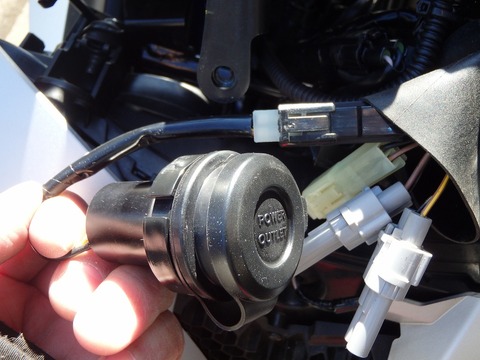

あとは、このケーブル(黒)にポン付けするだけ。
20160225P2070195
あ、板金パーツ通し忘れてる!
もちろん、やり直しましたwww



20160225P2070196
ちゃんと電気が来てるか、導通チェック。
その後、組み付けて本締めして行きます。


20160225P2070198
先ほど外した樹脂パーツは、このように出っ張らせてから組み付け、
組み付け後に真ん中を押せば固定されます。



20160225P2070186

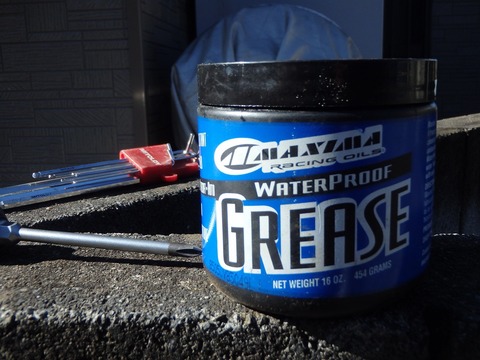

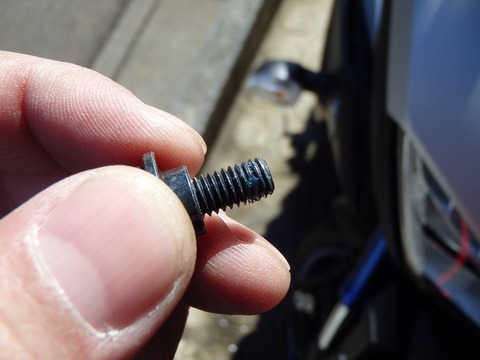

ビスには、少しだけグリスを塗っておきます。

こんなふうに。
20160225P2070201
こうすることで、サビによる固着をかなり防ぐ事ができます。
※ 塗りすぎ注意




20160225P2070202

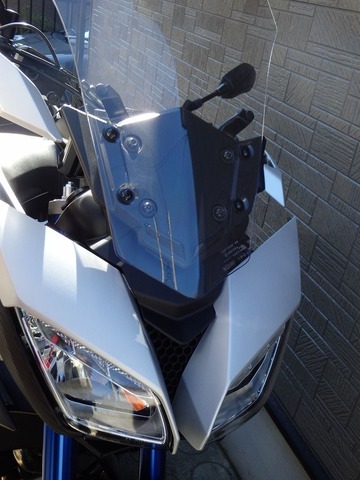

最後まで組み付けて、完成♪


20160225P2070208

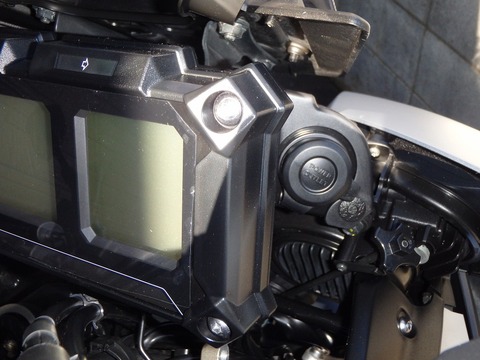

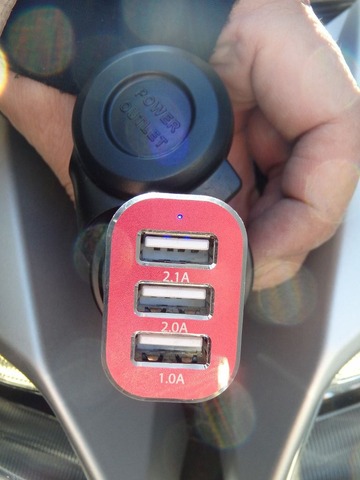

右側にも、サラリとシガーソケットが増設されました!


20160225P2070209
左右で違和感ないでしょ?
@3,500出した甲斐があるってもんです。


いずれ書く予定ですが、バイクのシガソケ電源ってバッテリーから取るのが一番なんです。
でも、それではバッテリー上がりが怖いから、リレーをかますことで
キーに連動した電源にしてやることが出来ます。
だから、普通に電源増設するとしても、シガソケとリレー、
その他ヒューズやら何やらが必要が必要になるんですよ。

この純正部費は、単体で@3,500とお高いけど、
社外のシガソケ&リレー&その他を買うことを考えると、まあ妥当かもしれませんね。
デザインというか、メーター周りの納まりは純正の方がいいし。

ということで、オススメです。

ちなみに私はサビ予防として、シガソケ内にうすーく油を塗ってますよ。
(まあ、油というかKURE‐556だけど)
案外錆びるものなので。

※ シガソケ内が錆びちゃった場合には、
スポンジヤスリのようなもので中をこすってサビを落とすと復活します。
その後、防錆の意味で薄く油を塗っておくことをオススメします。
556は各種油の残りを灯油で薄めたものなので、質も長期使用もあまり良くないみたいですよ。
(油メーカーの営業から聞いた話)
